Area Range

简介

将输入值范围解释为面积，然后将其重新映射为尺寸。

这对于创建比例图表非常有用——用数值来决定 Ellipse 的 Radius 或 Rectangle 的 Sides。例如，在表示人口数据时，直接在 Duplicator 中将值连接到 Ellipse 的 Radius 会生成不成比例的视觉表现。

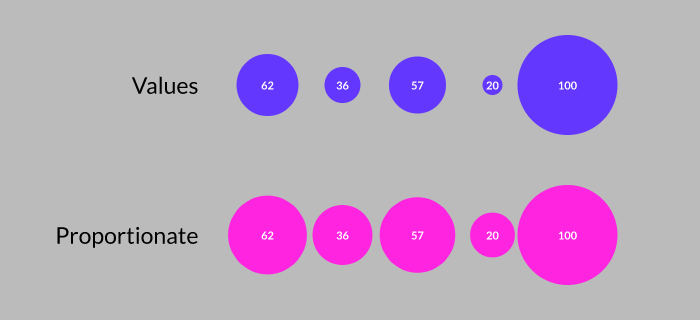

在下图中，当直接连接到输入值时（上方），Radius 为 100 的 Ellipse 的面积远大于半径为 20 的 Ellipse 的 5 倍；但经过 Area to Dimensions Utility 处理后（下方），它们比例正确——输入值为 20 的 Ellipse 在视觉上恰好是输入值为 100 的 Ellipse 面积的 1/5。

UI

Value - 输入或连接一个值数组。

Maximum Value - 为 Value 设置最大值——通常是连接的值集合中的最高值。

Maximum Dimensions - Maximum Value 被重新映射到的值。

Clamp - 勾选后，输出永远不会超过 Maximum Dimensions。

1. 创建一个 Ellipse（Option/Alt + 点击 Ellipse 工具）
2. 创建一个 Value Array。
3. 使用 Add 按钮，为 Value Array 添加 2 个以上的索引。
4. 为每个索引赋值：
   1. 0:Value = 34
   2. 1:Value = 20
   3. 2:Value = 100
5. 选中 Ellipse，点击工具架中的 Duplicator 图标。
6. 将 Duplicator 的 Distribution Type 设置为 Linear。
7. 将 Duplicator 的 Size 设置为 500。
8. 创建一个 Area Range。
9. 连接 valueArray.id→areaRange.value。
10. 连接 areaRange.id→ellipse.radius。
11. 将 Area Range 的 Maximum Value 设置为 100。
