Knot

简介

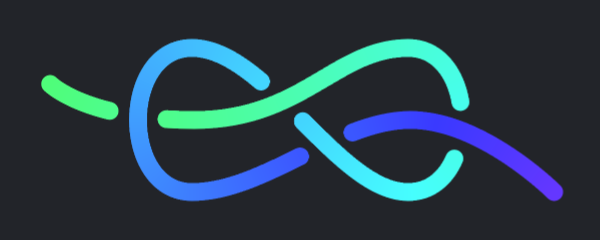

在开放或封闭 Paths 的 Contour self-intersects 处添加间隙。

间隙在单个 Contour self-intersects 处创建

UI

Mode - 设置沿 Path 创建间隙的位置。

• Over First - 在交叉处以交替的上、下、上、下顺序创建间隙…
• Under First - 在交叉处以交替的下、上、下、上顺序创建间隙…
• Gaps on Both - 在 Path 的两段交叉处都创建间隙。
• Geometric - 间隙的上下顺序由局部 geometry 确定，使其在模拟过程中保持稳定。

Gap Width - 设置间隙的像素大小。

1. 使用 Pen 或 Pencil tool，绘制一条自相交的 Path。
2. 单击 Path 的 Deformers 属性上的 + 按钮，选择 Knot。

间隙将在 Path 自相交的位置创建。

在某些情况下，Contour 的 geometry 和交叉顺序可能意味着无法为某些类型的 knot 创建正确的间隙。

请注意，由反向 bézier handles 产生的环状交叉不包含在内。
