Cogwheel

简介

创建一个 Cogwheel（又称 Cog 或 Gear）基本体，作为 Basic Shape 的一部分。

UI

Teeth - 设置齿或齿轮的数量。

Pitch Radius - 设置从中心到每个齿中点的半径。

Hole Radius - 设置孔的半径。

Tooth Depth - 设置每个齿的总高度值。

Tooth Width - 设置每个齿在其中点处的宽度。

Tooth Taper - 设置每个齿的内外锥角。

Midpoint Position - 设置每个齿的中点，其中 0 是齿的底部，1 是尖端。

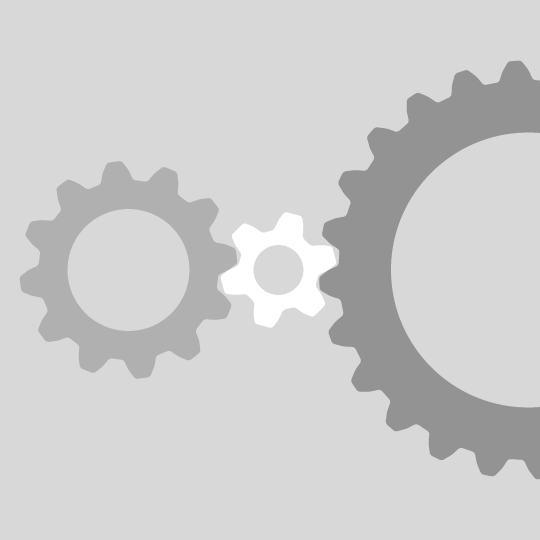

齿轮示例

所有旋转由中等 Cogwheel 驱动。

要创建齿轮系统，需要遵循一些基本指南：

• 每个 Cogwheel 的 模数 必须匹配。模数是一个比率，可以简单表示为：Module = 2 * Pitch Radius / Number Of Teeth
• 齿必须具有相同的形状/大小。
• 每个 Cogwheel 的 节圆 必须「接触」。

在下面的例子中：

• 中等 Cogwheel 的 Pitch Radius 为 200，有 12 Teeth。
• 小 Cogwheel 的 Pitch Radius 为 100，有 6 Teeth。
• 大 Cogwheel 的 Pitch Radius 为 400，有 24 Teeth。

200 / 12、100 / 6 和 400 / 24 都等于 16.66，因此每个 Cogwheel 具有相同的模数。

旋转的数学也很简单。如果：

• r1 = 中等 Cogwheel 的旋转
• t1 = 中等 Cogwheel 的齿数
• r2 = 小 Cogwheel 的旋转
• t2 = 小 Cogwheel 的齿数

r2 = r1 * t1/t2

在 Medium > Small 的情况下：

r2 = r1 * 12/6

可以使用 Jsmath Utility 来搭建此方程。

1. 创建一个 Jsmath Utility。
2. 添加表达式 -n0 * n1/n2
3. 添加 3 个索引。
4. 连接 Medium.rotation→jsmath.index0
5. 连接 Medium.teeth→jsmath.index1
6. 连接 Small.teeth→jsmath.index2
7. 连接 jsmath.id→Small.rotation

当 Medium Cogwheel 旋转时，Small Cogwheel 将以正确的速度旋转，使它们彼此啮合。为了正确定位它们，在 X 轴上将它们移动 300（它们 Pitch Radius 值的总和）。
